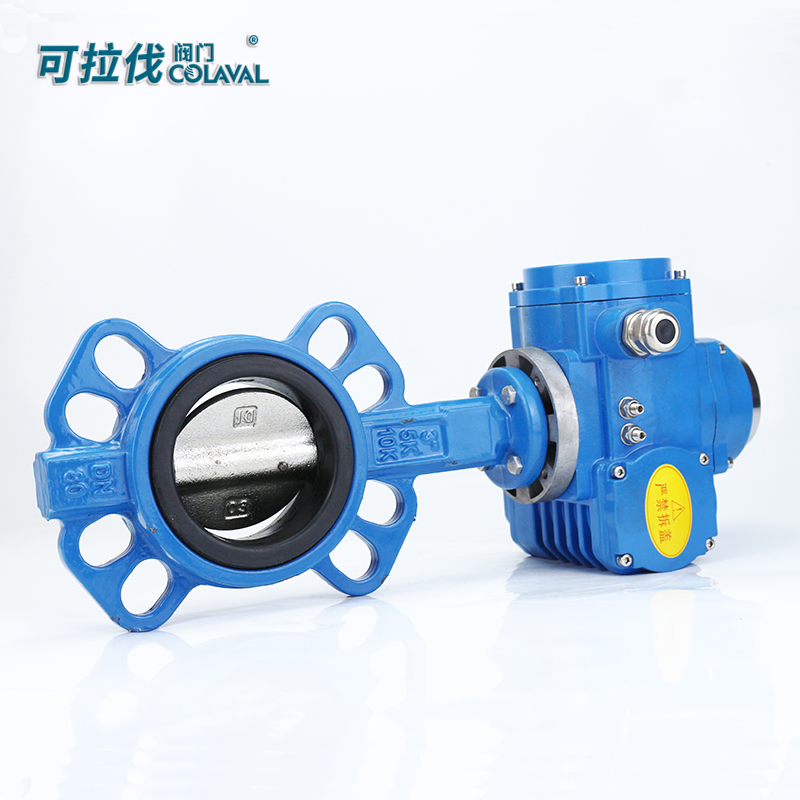

一、電動蝶閥D971X/D971F型號是閥門型號的單元組成。D代表是蝶閥的代號；9代表的是該蝶閥驅動方式采用的“電動執行機構”方式；7代表的是該蝶閥采用的是對夾連接方式；1代表的是該蝶閥結構形式采用的“中線型”；X代表密封面襯里材料為“橡膠”俗稱三元乙丙橡膠；F代表PTFE-四氟密封（PTFE聚四氟乙烯）；16代表的是蝶閥的公稱壓力是16公斤（1.6Mpa）；Q代表的是蝶閥閥體材質是球墨鑄鐵（QT450）注： C代表的是蝶閥閥體材質是鑄鋼，如果是（P）的話代表蝶閥閥體材質是304不銹鋼；通過對電···
鋁合金蝶閥特點及工作原理分析當潮濕的空氣接觸較冷或較熱的表面并達到凝結的臨界點時,會產生凝結和水滴抗凝涂料通過增加表面積和更接近空氣溫度的表面,使得更難產生冷凝水。當達到凝結的臨界點時,防凝涂料將吸收所產生的凝結水并防止水滴向下流。防冷凝涂層的網格狀表面和孔的內部結構可以迅速將吸收的水分釋放到空氣中。防凝涂層可以使揮發面積增加至少20-30倍。防凝結涂料具有高效的殺菌劑,可以保護建筑物表面免受細菌和真菌的污染,并提供清潔健康的存儲環境。鋁合金蝶閥簡介:鋁合金蝶閥采用高性能材料,可有效防止閥體溫差···
蝶閥的發明改善了各個行業的工藝和應用。本介紹性指南旨在讓您熟悉什么是蝶閥、它的工作原理及其設計變化。什么是蝶閥?蝶閥是一種通過圓盤的四分之一圈旋轉來調節大管徑內材料流動的機構。 一根桿穿過圓盤的中心,該桿連接到控制圓盤運動的致動器。圓盤位置平行或垂直于介質流動。蝶閥與其他閥門不同,因?yàn)殚y瓣始終處于流動中,從而導致閥門任何位置的壓力變化。流體系統依賴于可靠的閥門。我們的蝶形控制閥選擇由尺寸適合各種應用的盤形閥組成,并嚴格按照行業標準制造。瀏覽我們的產品頁面,為您的特定操作找到的蝶閥。對于···
關于蝶閥的更多信息蝶閥被歸類為“四分之一轉”閥。當作為閥門設計一部分的金屬盤旋轉四分之一圈時,它會打開或關閉。被稱為“蝴蝶”的圓盤附著在一根桿上。當?shù)y完全打開時,閥瓣旋轉(1/4 圈),允許流體幾乎不受限制地通過。您也可以逐漸打開閥門以減少流量。轉動蝶閥(圓盤)以關閉閥門,從而阻止流體通過。這是因?yàn)閳A盤總是垂直或平行于流動,無論它處于什么位置,都會導致壓力下降。凸耳蝶閥蝶閥設計的凸耳版本類似于三件式球閥,因?yàn)榭梢詫⒐苈返囊欢巳∠?而不會對另一側產生影響。這可以通過使用螺紋嵌件、法蘭以及兩組不使···
球閥和蝶閥有什么區別？—— 球形閥，特點是可以有效地節流，減少流阻現象以降低閥門,閥座受到的侵蝕。—— 蝶閥，結構簡單的調節閥。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，以達到啟閉和調節的目的。球閥和蝶閥的區別是什么球閥與蝶閥的區別球閥與蝶閥兩者******的區別就是蝶閥的啟閉件是一塊板，而球閥就是一個球，蝶閥的閥板和球閥的閥芯都是繞自己軸線作旋轉運動的；閘閥的閥板是沿軸線作升降運動的；蝶閥和閘閥可以通過開啟度調節流量；球閥則不便于做到這一點。蝶閥的特點是啟閉速度較快，結構簡單，造價低廉···
不銹鋼電動蝶閥的工作原理不銹鋼電動蝶閥機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到***為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板···
電動蝶閥規格及型號大全電動蝶閥型號D971X-10/16Q電動蝶閥執行標準設計及制造結構長度試壓標準上法蘭尺寸GB/T 12238-2008GB/T 12221-2008GB/T 13927-2008ISO 5211GB/T 17241.6-2008零部件材質1-閥體2-閥座3-蝶板4-閥軸5-渦輪球墨鑄鐵DI三元乙丙橡膠EPDM不銹鋼304不銹鋼410組件電動蝶閥尺寸信息電動蝶閥外形尺寸表:規格size尺寸重量mminchABCDD1D2N-MLΦ2KEn-Φ1 &n···
蝶閥是您可以在服務中安裝的最有用的閥門之一。它涵蓋了所有三個主要功能,因此您可以充分利用所有三種閥門。它可以啟動、停止和控制介質的流動。本文通過了解蝶閥的工作原理,了解蝶閥的不同種類及其應用,引導您更深入地了解蝶閥。什么是蝶閥及其作用?蝶閥是直角回轉工業閥門家族的一員。它在很多方面都與球閥不同。蝶閥的薄盤與介質的流動方向垂直。將手輪或杠桿旋轉 90 度,使圓盤與介質流動平行。蝶閥以一種快速開啟的閥門而聞名,除了具有隔離功能外,還可以控制介質流動。閥盤由高級金屬制成,閥座由柔軟的彈性材料或其他金屬···
蝶閥種類及區別：中線蝶閥,單偏心蝶閥,雙偏心蝶閥和三偏心蝶閥,這幾種蝶閥通過對閥板轉軸位置的設置改變密封和開啟狀態。在一樣的情況下,閥門在開啟時閥板與密封脫離所需要的轉角,一個比一個 小,閥門 各個開度下受到扭力一個比一個大。三偏心蝶閥:要耐高溫、必須使用硬密封、但泄漏量大;要零泄漏、必須使用軟密 卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次 心,就是密封副的形狀不是正錐,而是斜錐。三偏心蝶閥的獨特之處在于安裝蝶板的閥 是一個三段軸式結構,此三段軸式閥桿兩段軸段同···
蝶閥簡介：電動蝶閥:有開關型和調節型兩種,采用一體化結構,接入220VAC或380V電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。具有功能強,體積小,輕便宜人,性能可靠。配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈,四氟圈)來減少泄露(可達0.01%)高溫高壓可工況可選用三偏心硬密封閥體。蝶閥工作原理：蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、···
開關或調節介質流量的裝置
| 蝶閥又叫翻板閥,是一種結構簡單的調節閥,可用于低壓管道介質的開關控制,蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,可用于控制空氣、水、蒸汽及各種腐蝕性介質等各種類型流體的流動,在管道上主要起切斷、節流和調節作用。 | ||
| 蝶閥工作原理 | 蝶閥型號編制 | 蝶閥的分類 |
| 在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°;~90°;之間,旋轉到90°;時,閥門則程全開狀態。 詳情參閱:蝶閥的工作原理 | 工業管道蝶閥的種類及規格各不計其數,特此提供此說明,方便廣大用戶對本編輯方式方法進行了解, 詳情參閱:蝶閥型號編制 | 蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。 詳情參閱:蝶閥的分類 |
特點介紹
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質,具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿,在管道口積存液體最少。 低壓下,可以實現良好的密封。 調節性能好。
3、蝶板的流線型設計,使流體阻力損失小,可謂是一種節能型產品。
4、閥桿為通桿結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行,閥桿的填料不易破壞,密封可靠。與蝶板錐銷固定,外伸端為防沖出型設計,以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構,可實現遠距離控制和自動化操作。
優點缺點
優點
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,外形尺寸小,結構長度短,體積小,重量輕,適用于大口徑的閥門。
3、可以運送泥漿,在管道口積存液體最少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大,流體阻力較小。
7、啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力,可選擇手動、電動、氣動、液壓方式。
缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。
按密封形式可軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封,硬密封型通常采用金屬環密封。
按連接型式可分為法蘭連接和對夾式連接;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
主要分類
按驅動方式分
(1)電動蝶閥

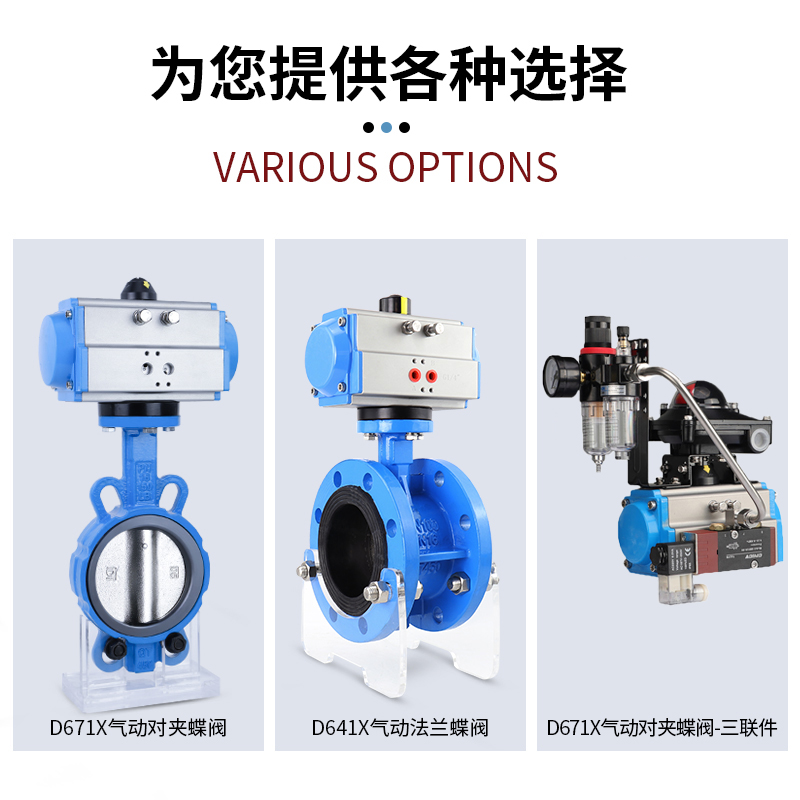

(2)氣動蝶閥
(3)液動蝶閥
(4)手動蝶閥
按結構形式分:
(1)中心密封蝶閥
(2)單偏心密封蝶閥
(3)雙偏心密封蝶閥
(4)三偏心密封蝶閥
密封面材質分:
(1)軟密封蝶閥。
1)密封副由非金屬軟質材料對非金屬軟質材料構成。
2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
按密封形式分:
(1)強制密封蝶閥。
1)彈性密封蝶閥:密封比壓由閥門關閉時閥板擠壓閥座,閥座或閥板的彈性產生。
2)外加轉矩密封蝶閥:密封比壓由外加于閥門軸上的轉矩產生。
(2)充壓密封蝶閥:密封比壓由閥座或閥板上的彈件密封元件充壓產生。
(3)自動密封蝶閥:密封比壓由介質壓力自動產生。
按工作壓力分:
(1)真空蝶閥。工作壓力低于標堆大氣壓的蝶閥。
(2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN為2.5--6.4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN為10.0--80.0MPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。
按工作溫度分:
(1)高溫。t>450 °C的蝶閥。
(2)中溫蝶閥。120 C<t<450 ℃的蝶閥。
(3)常溫蝶閥。一40C<t<120 °C的蝶閥。
(4)低溫蝶閥。一100<t<一40 °C的蝶閥。
(5)超低溫蝶閥。t<一100 °C的蝶閥。
按連接方式分:
1、對夾式蝶閥
對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。
對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
2、法蘭式蝶閥
法蘭式蝶閥為垂直板式結構,閥桿為整體式金屬硬密封閥門的密封圈
為柔性石墨板與不銹鋼板復合式結構,安裝在閥體上,蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質,是安裝在蝶板上的。
3、凸耳式蝶閥
4、焊接式蝶閥
焊接式蝶閥是一種非密閉型蝶閥,廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通、啟閉或調節介質量。
電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有:法蘭式和對夾式,是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析:安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。電動調節蝶閥安裝前必須進行外觀檢查,閥門的銘牌應符合現行***家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗。合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。電動調節蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式;按密封形式可分為軟密封型和硬密封型兩種;軟密封型一般采用橡膠環密封,硬密封型通常采用金屬環密封。
