Z41X 明桿軟密封閘閥是一款手動閥，密封面可依靠介質產生的壓力而自行密封。即通過介質壓力將閘板密封面壓向?qū)幰粋?cè)的閥座密封面，從而使兩個密封面緊密結合確保密封性能良好，這也可稱之為自密封。相對于傳統閘閥的強制密封方式更加方便，工作效率也能大大提高。
一、Z41X 明桿軟密封閘閥工作原理： Z41X 明桿軟密封閘閥的啟閉件為閘板，閘板有兩個密封面，可依據閥門的參數而形成不同的模式閘板閥。明桿閘閥的閘板可做成一個整體來使用，稱為剛性閘板;或是改變?yōu)榭僧a(chǎn)生微量變形的閘板，改善工藝性從而彌補在加工過程中產生的偏差，這種閘板叫做彈性閘板。 Z41X 明桿軟密封閘閥是通過轉動手輪，手輪與閥桿的螺紋進行進、退工作的情況下，提高或降低與閥桿連接的閘板，從而完成啟閉工作。這就是將旋轉運動轉變?yōu)橹本€運動，從力學角度來說明就是將操作轉矩變換為操作推力。

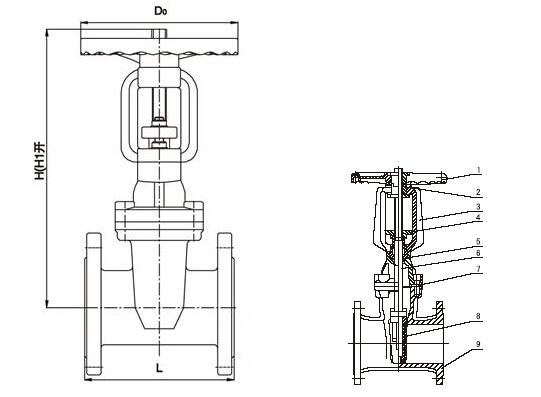

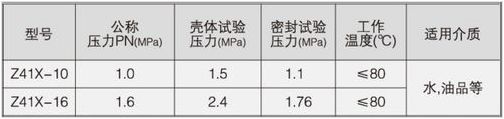

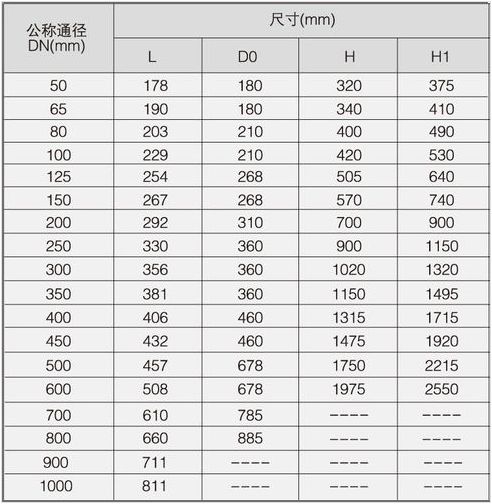

二、Z41X 明桿軟密封閘閥技術參數： 壓力等級：1.0MPa、1.6MPa 閥體耐壓：1.5MPa、2.4MPa 密封試驗：1.1MPa、1.76MPa 工作溫度：0～80℃ 適用介質：水、氣等 三、Z41X 明桿軟密封閘閥安裝事項： 1.明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損; 2.明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端; 3.帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開; 4.帶有傳動機構的閘閥要按照指定的安裝說明書進行安置; 5.如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。 四、Z41X 明桿軟密封閘閥型號主要參數：  五、Z41X 明桿軟密封閘閥圖片主要尺寸：  六、Z41X 明桿軟密封閘閥結構圖：  |
-
球墨鑄鐵精密鑄造工藝而成
-
具有體積小，重量輕，性能可靠，配套簡單，流通能力大。
-
比普通鑄件重量減輕，強度增加，不易斷裂，不易出現漏水現象
-
三元乙丙材質的橡膠經過平板硫化技術整體包覆，彈性好不易脫落
-
采用三道O型密封圈密封設計，減少開和關時的摩擦阻力
-
整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
