不銹鋼氣動球閥概述：

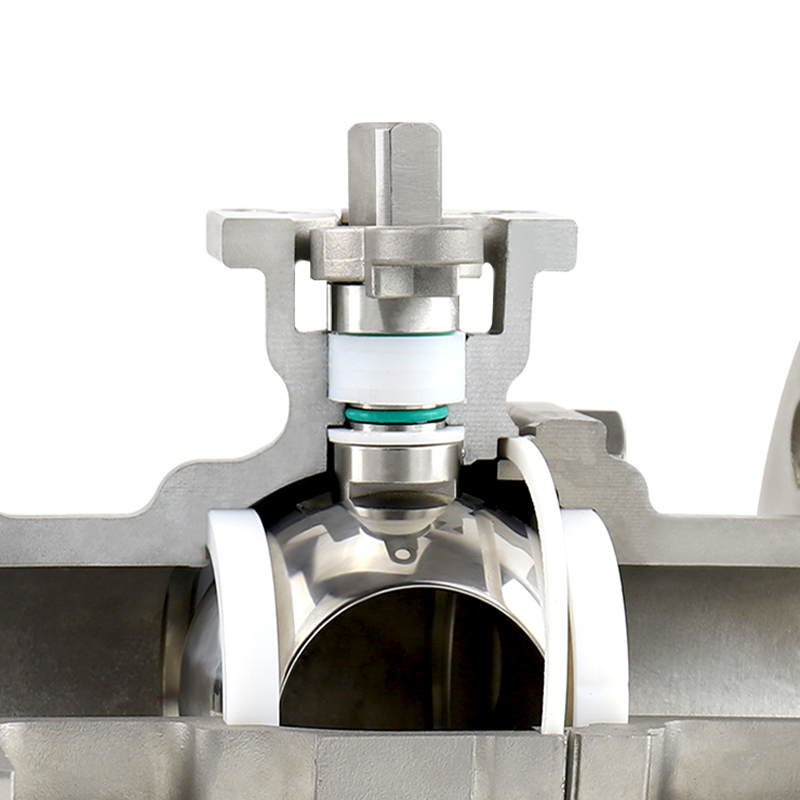

Q641F/H不銹鋼氣動法蘭球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。不銹鋼氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。 不銹鋼氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。 不銹鋼氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。 不銹鋼氣動法蘭球閥,氣動軟密封球閥,氣動硬密封球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。 不銹鋼氣動球閥是由不銹鋼硬密封球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉， 不銹鋼氣動球閥閥體材質均由不銹鋼制作，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于超高壓和低壓力降等工作條件相對比較惡劣的管道里，******溫度可達到550℃。 不銹鋼氣動球閥可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。 不銹鋼氣動法蘭球閥產品特點 （1）流體阻力小、球閥是所有閥類中流體阻力更小的一種，即使是縮徑球閥，其流體阻力也相當小。 （2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。 （3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。 （4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。 （5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。 （6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 不銹鋼氣動球閥性能優點：
1、不銹鋼球閥采用硅溶膠精密鑄造，與氣動執行器連接組成，不僅可以作為開關截?cái)嘧饔谩⒁部勺鳛榱髁空{(diào)節作用。 2、多樣化選擇，通過選用不同的閥體、閥座材質，可適用于不同工況介質當中。
3、適用范圍廣闊，可用于常溫常壓場合，也可在高溫高壓及低溫工況中廣泛使用。
4、氣動不銹鋼球閥采用氣體為動力源，壓力一般在0.4-0.7MPa左右，相對來說比較安全。如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。 不銹鋼氣動球閥技術參數：
不銹鋼氣動球閥執行器參數
1、檢驗主試驗：JB/T 9092、API 598。
2、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
4、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 不銹鋼氣動法蘭球閥產品選型 |
-

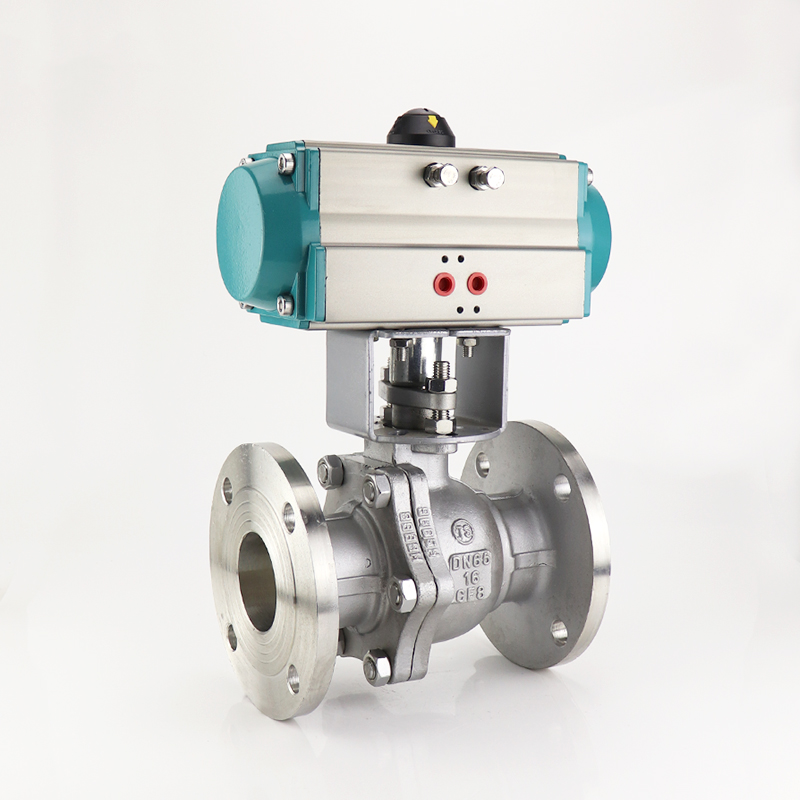

304不銹鋼氣動法蘭球閥Q641F化工部硅溶膠精鑄防火防靜電直通球閥
-
結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強
-
開關型(開關兩位控制)、調節型(4～20mA控制)
-
按GB/T4213-92，小于額定KV0.01%
-
可配GT、SR、ST、AT、AW等系列氣動執行機構
-
廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等
