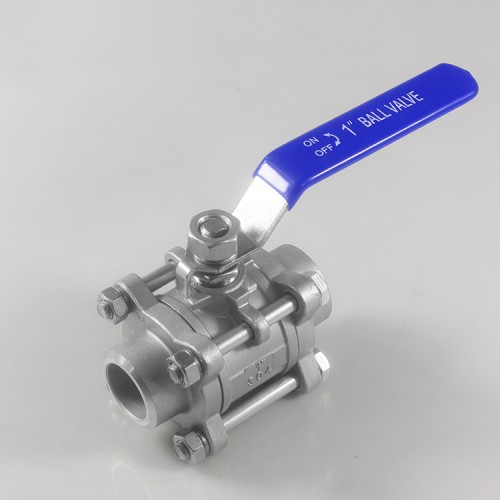

三片式焊接球閥Q61F

品牌廠家：COLAVAL/可拉伐

產品型號：Q61F

連接方式：焊接

公稱通徑：DN15-DN100

閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN10-PN16 0~80℃

結構形式：直通式

應用領域：焊接球閥304耐高溫蒸汽手動球閥電動不銹鋼球閥開關熱油調節閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

流體阻力小，其阻力系數與同長度的管段相等。
操作簡單

操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
密封性好

緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
體積小

結構簡單、體積小、重量輕。
維修方便

維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

Q61F三片式焊接球閥簡介：

三片式焊接球閥也被稱為三片式對焊球閥使用在水、蒸汽、化工、腐蝕性介質管路上兩邊連接方式采用的是對焊，直接將球閥與管道焊接在一起，直接保證了球閥與管道之間不會出現介質泄漏現象，如需清理維修可將三片式對焊球閥中間部位拆卸進行清理維修。

三片式焊接球閥跟對焊球閥壓力范圍是PN1.0-PN4.0之間，適用溫度為-29～300℃(密封圈為對位聚苯)與-29～150℃(密封圈為增強聚四氟乙烯)的管道上，用于截止或流通管路上的介質。材質不同適用的介質也有所改變。

Q61F三片式焊接球閥工作原理：

三片式焊接球閥屬于手動操控旋轉90度球閥手柄即可實現開啟、關閉，球閥采用三片式結構，也可作為高壓焊接球閥使用。球閥閥座采用的是四氟密封材料，啟閉防病密封性能穩定。球閥閥桿使用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊?？梢愿鶕?jù)所需加裝90°開關鎖定裝置,防止使用過程中失誤操控。

Q61F三片式焊接球閥產品特點：

1、流體阻力小，其阻力系數與同長度的管段相等。

2、結構簡單、體積小、重量輕。

3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

Q61F三片式焊接球閥主要零件材料:

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304
